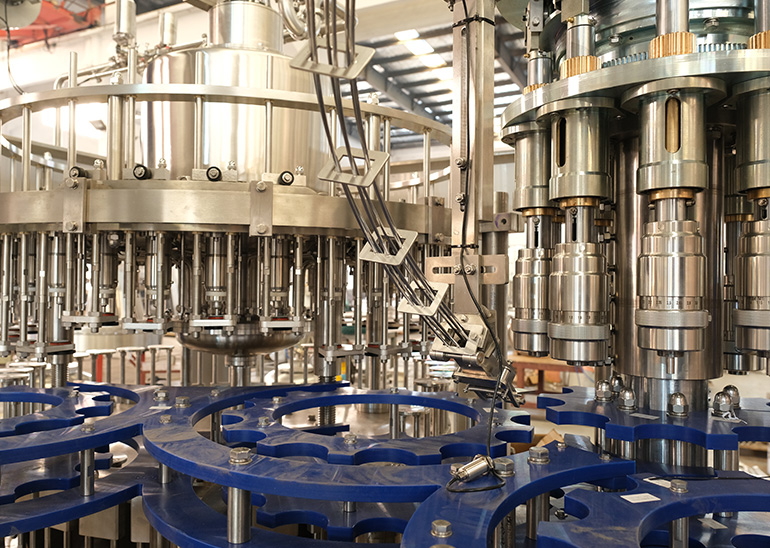

Línea de embotellado de jarabe vitamínico líquido de 500 ml y 12 000 BPH
Monobloque de llenado 2 en 1, que combina llenado al vacío y tapado. Diseñado e innovador para productos viscosos.
- Aplicación
- bebida funcional, bebida tónica, bebida energética
- Adaptado para
- PET, HDPE
- Sistema de llenado
- Pistón por servocontrol
- Velocidad de llenado
- 9,000-13,000 HPB (1000 ml)
- Describir
- Caracteristicas
- Estructura
- Sistema de control eléctrico
- Especificaciones
Describir
Caracteristicas
-
2.Transferir rueda de estrella
Fabricado en acero inoxidable de calidad superior.
Equipado con dispositivo de protección contra atascos de botellas.
-

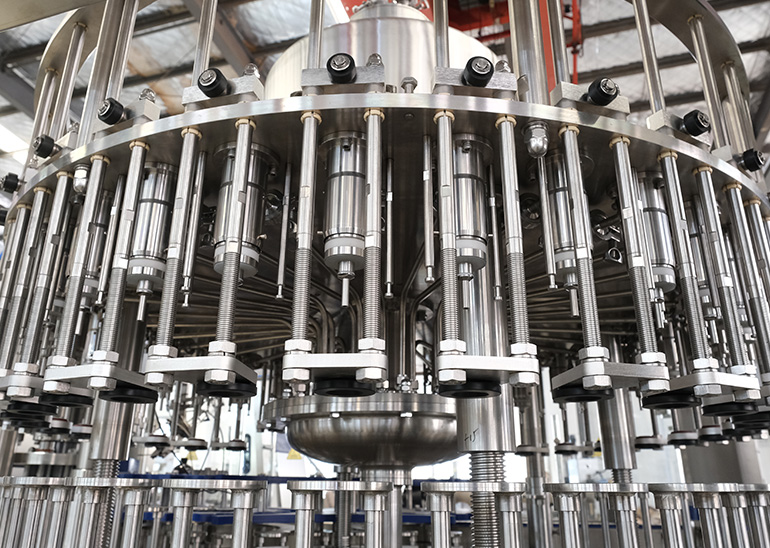

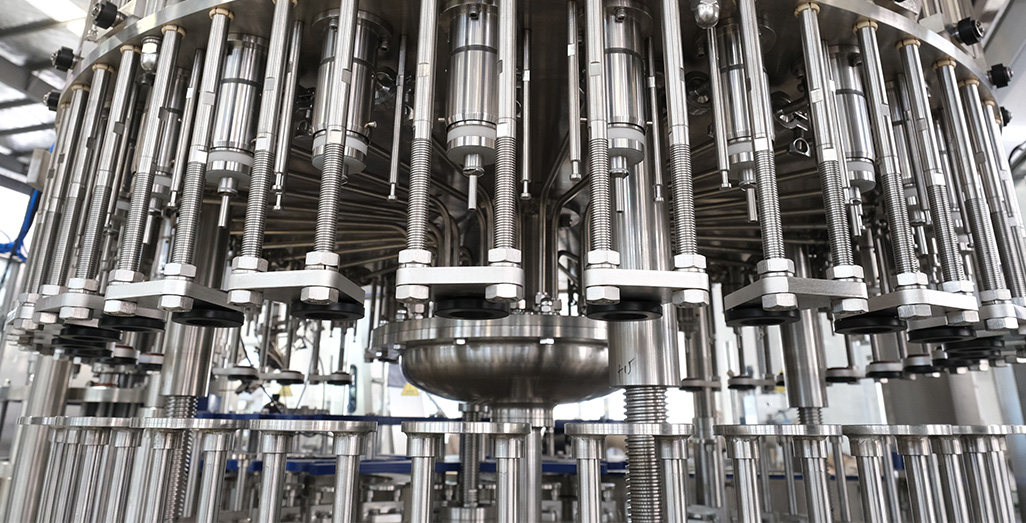

3.Relleno
Rueda giratoria totalmente fabricada en acero inoxidable SUS 304.
Método de llenado por gravedad.
Las válvulas de llenado están hechas de SUS304.
Las botellas suben y bajan en función de leva a través del elevador, para procesar el llenado con contacto botella-boca.
El nivel del cilindro se controla con bola flotante.
El relleno se impulsa a través de engranajes dentro del marco de la máquina.
Las ruedas de enlace de la enjuagadora, llenadora y taponadora se transportan en un soporte anillado del cuello de botella.
Con tubo de retorno para CIP
-
5.Descargar rueda estelar
La estrella de nailon y la cinta transportadora trabajan juntas para descargar las botellas.
Equipado con dispositivo de protección contra atascos de botellas.
-

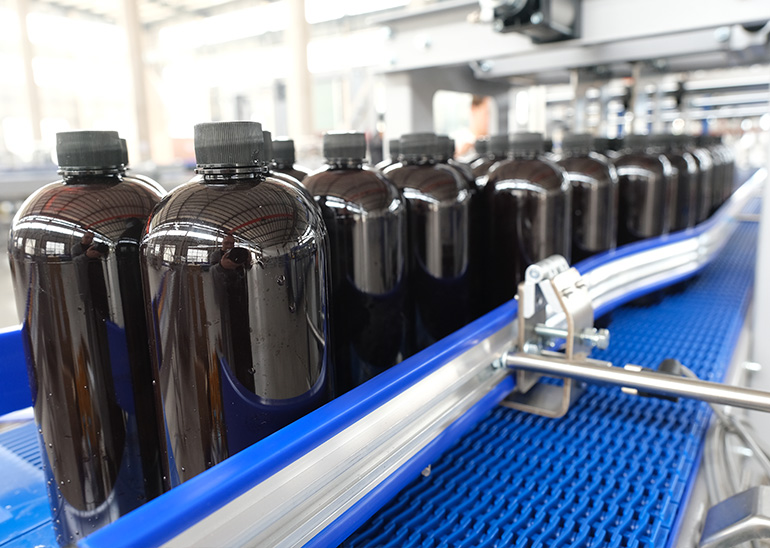

6.Transportador de descarga
El motor de accionamiento tiene una frecuencia invertida para sincronizarse con la línea de llenado y evitar que las botellas se caigan.
El transportador de descarga está equipado con un interruptor de fotocélula para reducir la velocidad y detener la línea de llenado en caso de que se caigan botellas.
-
7. Marco de la máquina
El bastidor de la máquina es una estructura soldada de acero al carbono de alta calidad con la superficie tratada y revestida antioxidante. El bastidor de la máquina está envuelto con una lámina de acero inoxidable.
El sistema de conducción de la unidad 3 en 1 está ubicado debajo de la mesa de la máquina. Un motor principal proporciona potencia motriz a través de una transmisión de engranajes.
El sistema de transmisión de engranajes es una disposición intercalada de engranajes de acero y engranajes de nylon.
El eje de salida del motor principal está equipado con protección contra sobrecarga para garantizar la seguridad de la máquina.
-
8.Sistema de control eléctrico
El armario eléctrico está fabricado en acero al carbono chapado. Desde la entrada hasta la descarga de la botella, un PLC controla el funcionamiento totalmente automático de la unidad 3 en 1.
Estructura
-

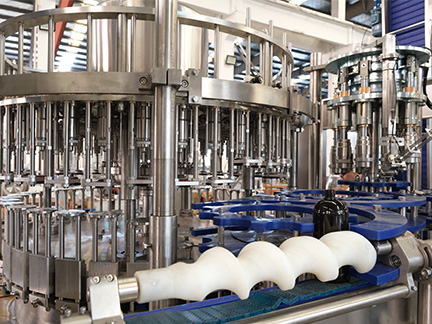

Tornillo de alimentación de botella
-

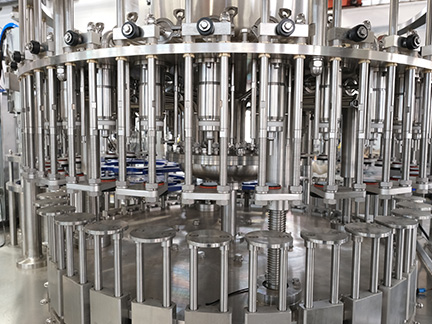

Relleno
-

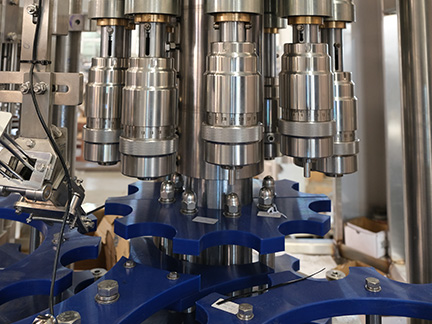

taponadora
-

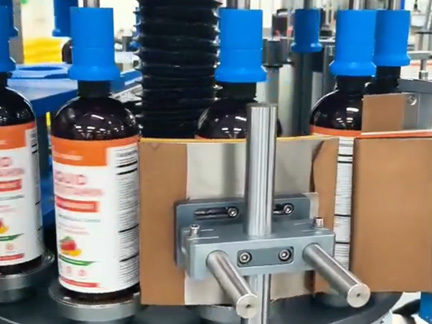

etiquetado
-

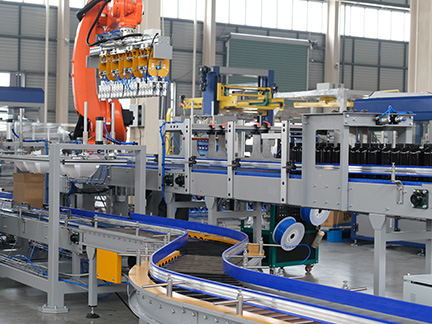

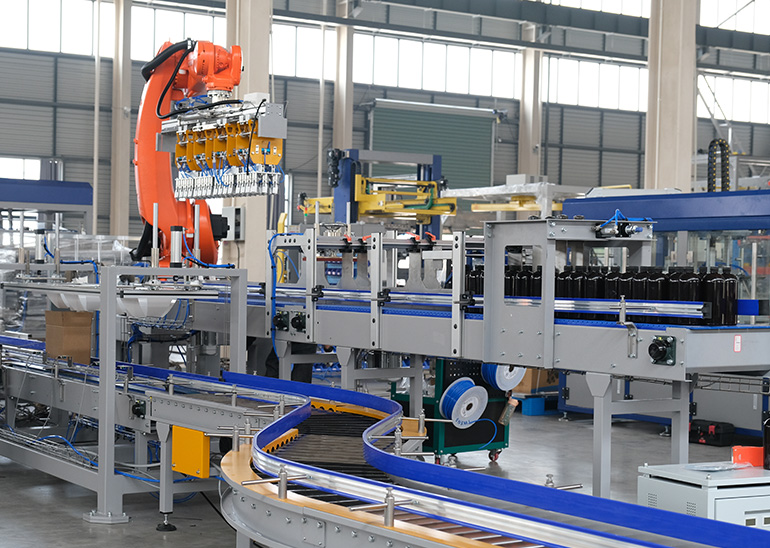

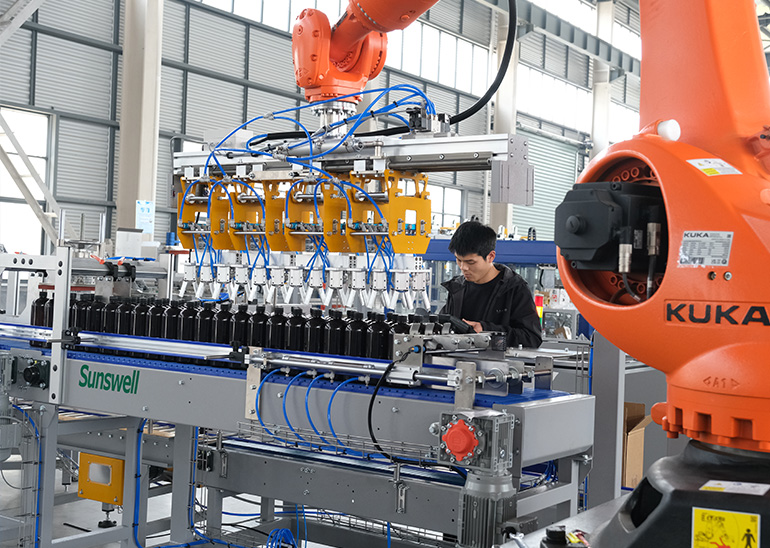

Envases
-

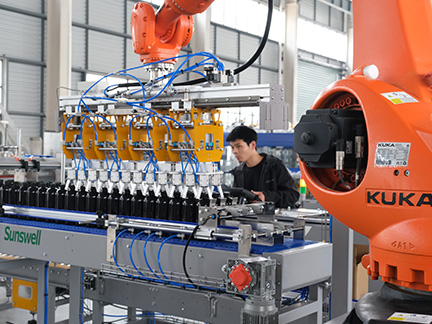

Agarrador de botellas
Sistema de control eléctrico
Especificaciones
| System | Nombre | Marca | Natural |
|---|---|---|---|
| Transmisión | Motorreductores | Coser | Alemania |
| Servomotores | Lenze | Alemania | |
| Freno comprimido de aire | Steki | Taiwán, China | |
| Limitador de torque | Steki | Alemania | |
| Correa de distribución (sin costura) | Rw | Italia | |
| Freno comprimido de aire | Sentar | Alemania | |
| Rodamiento clave | Ina/maricón | Alemania | |
| Rodamiento giratorio | schmersal | Alemania | |
| Vía aérea de alta presión | (0.01 Um) Filtro de precisión | Andador | UK |
| (1 Um) Filtro de precisión | Andador | UK | |
| Válvula proporcional | Lanny | Alemania | |
| Unidad de válvula de alta presión | Eugen Seitz | Suiza | |
| Válvula de seguridad | Goetze | Alemania | |
| Instrumento de punto de rocío | GE | USA | |
| Vía aérea de alta presión | Control de gases iónicos | Meech | UK |
