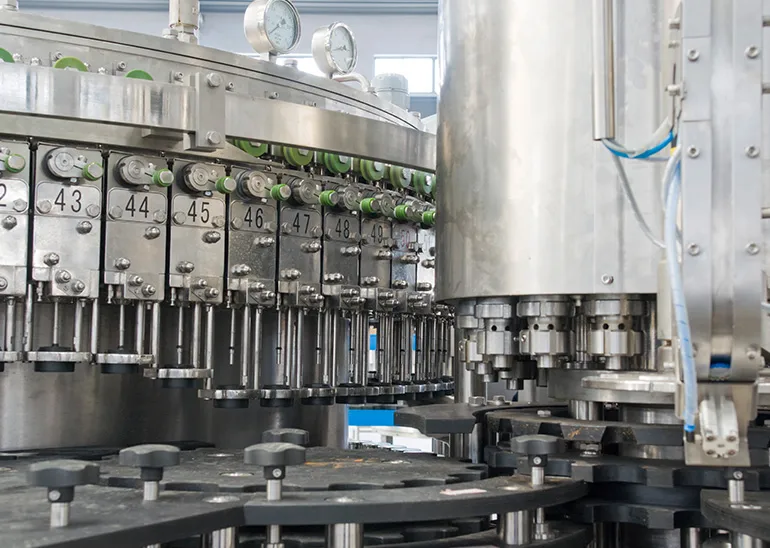

آلة تعبئة الزجاج CSD
تم تطوير وتصنيع الكتلة الأحادية 3 في 1 من سلسلة BDXGF المكونة من الشطف والتعبئة والتغطية وفقًا للمتطلبات الفنية لملء المياه الغازية والبيرة والمشروبات الغازية وما إلى ذلك، وهو منتج جيد آخر من خلال الجمع بين التكنولوجيا المتقدمة في الخارج وهيكل السوق القائم على Sunswell المنتج والتكنولوجيا الناضجة الأصلية. إنه ذو هيكل معقول، آمن للتشغيل وسهل الصيانة، وهو خيار مثالي لمنتجي المشروبات.
- تطبيق
- المشروبات الغازية، المشروبات الغازية، المياه الغازية، المياه الغازية، البيرة
- مناسب ل :
- زجاجة من الزجاج أو الألومنيوم
- نظام التعبئة
- متساوى الضغط
- سرعة التعبئة
- 2,000 - 48,000BPH (330 مل)
- وصف
- شرح المميزات:
- الهيكلية
- نظام التحكم الكهربائي
- المواصفات الخاصه
وصف
شرح المميزات:
-

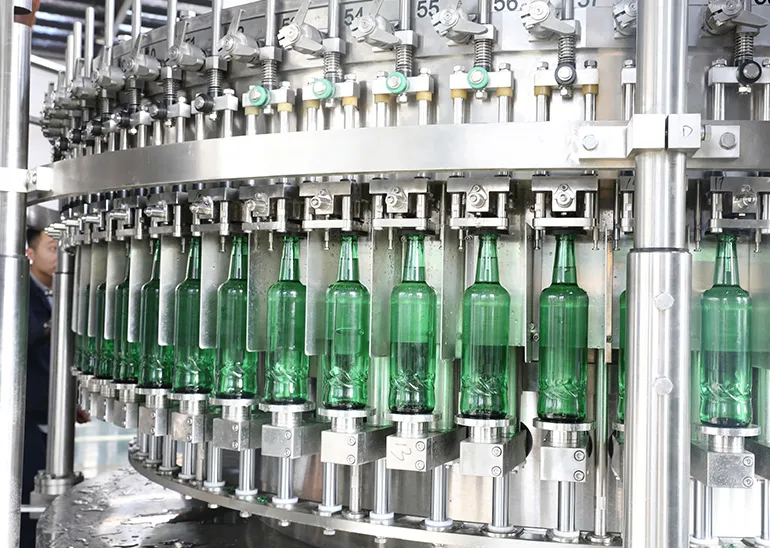

3. حشو

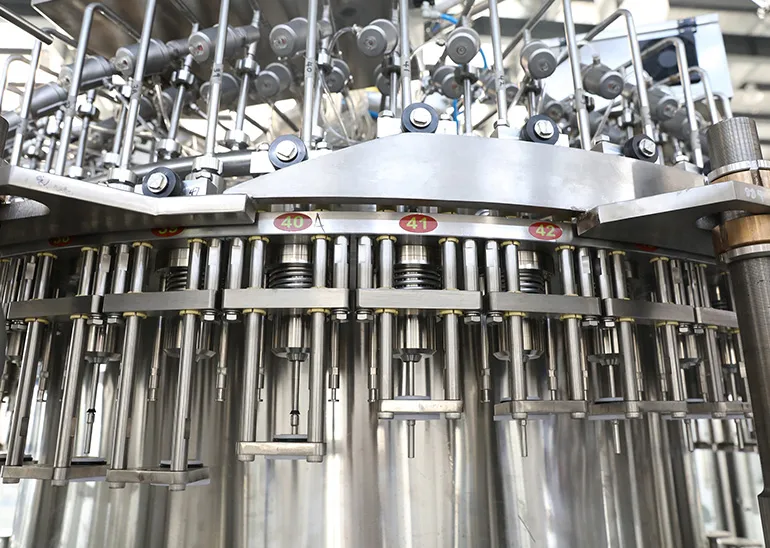

إنها تتألف من خزان التعبئة، وصمام التعبئة، وكاميرا التحكم، والأسطوانة المرتفعة، وفتاحة صمام غطاء الساعة، وموزع لأعلى ولأسفل. عندما يتم اختبارها هناك زجاجة، يفتح فتاحة الصمام عمود التحكم ومن ثم يفتح ثاني أكسيد الكربون. عندما يضبط ضغط الزجاجة نفس الضغط الموجود داخل الخزان، يفتح ممر السائل الرئيسي تلقائيًا. عادم السائل الرئيسي ثاني أكسيد الكربون، بينما يعود إلى الإبرة بالكامل وأنبوب عادم الهواء. عندما يغلق السائل المستمر أنبوب الهواء، يكون ضغط الزجاجة أعلى من ضغط الخزان. تحت تأثير الضغط، يتوقف صمام التعبئة. بعد الانتهاء من التعبئة، أغلق صمام التعبئة واترك ثاني أكسيد الكربون يخرج عبر كاميرا العادم. (لا تستنفد بسرعة كبيرة، وإلا فمن السهل الحصول على رغوة.
مجهزة بخط أنابيب CIP وأنبوب السائل الرئيسي والهواء في الأنبوب لضمان التعبئة والتنظيف. يوجد مستشعر المستوى وصمام الأمان ومقياس الحرارة ومقياس الضغط على خزان المستوى. تم أيضًا تثبيت غطاء الساعة وعمود التحكم هناك.
يتم نقل المواد المختلطة من صمام التعبئة إلى الخزان. ويتم التحكم في تعبئة السائل عن طريق أنبوب إرجاع الهواء؛ تم تجهيز أنبوب إرجاع الهواء بهيكل المظلة، وهو أسهل لملء المواد. كما أنها تعتمد الوصلة اللولبية، وهي أسهل في التفكيك، ولا تغير طول أنبوب الهواء إلا عندما تحتاج إلى تعديل المستوى. يقوم عمود صمام شحن الهواء بإغلاق ممر عودة ثاني أكسيد الكربون. يعمل عمود التحكم الخارجي على تشغيل صمام الشحن ومن ثم يفتح ممر شحن الهواء/عودة الهواء. يمنع العادم تشكيل المادة بعد ملئها.
-
5. تفريغ عجلة النجوم
تعمل العجلة النجمية المصنوعة من النايلون والحزام الناقل معًا لتفريغ الزجاجات.
مزودة بجهاز حماية من انحشار الزجاجة.
-
6. ناقل التفريغ
محرك القيادة هو تردد مقلوب للتزامن مع خط التعبئة لمنع سقوط الزجاجات.
تم تجهيز ناقل التفريغ بمفتاح خلية ضوئية لإبطاء وإيقاف خط التعبئة في حالة سقوط الزجاجات.
-
7. إطار الجهاز
إطار الآلة عبارة عن هيكل ملحوم من الفولاذ الكربوني عالي الجودة مع سطح معالج ومطلي ضد الصدأ. إطار الآلة مغلف بصفائح من الفولاذ المقاوم للصدأ.
يتم وضع نظام القيادة للوحدة 3 في 1 أسفل طاولة الماكينة. يوفر محرك رئيسي واحد قوة القيادة عبر ناقل الحركة.
نظام نقل التروس عبارة عن ترتيب معشق للتروس الفولاذية وتروس النايلون.
تم تجهيز عمود خرج المحرك الرئيسي بحماية من التحميل الزائد لتأمين سلامة الماكينة.
الهيكلية
-

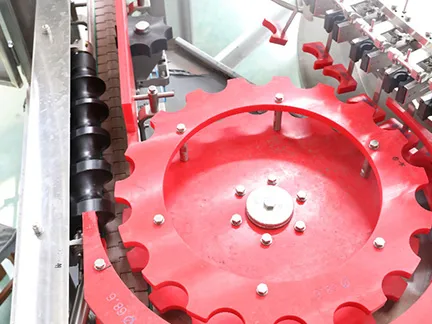

اسطوانة كتلة الزجاجة ومسمار التغذية
-

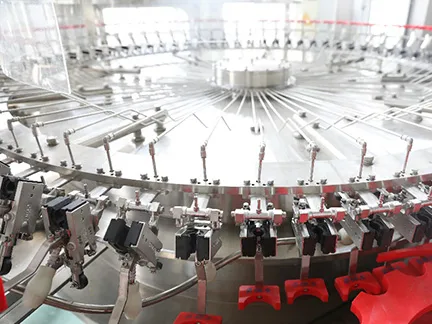

الشطاف
-

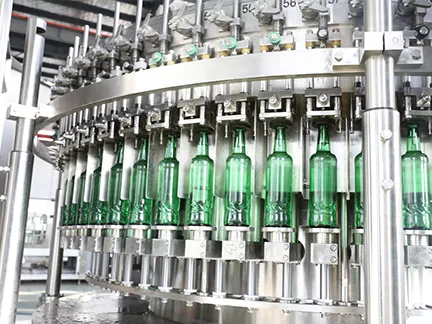

حشو
-

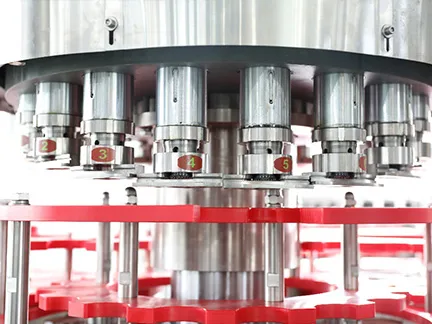

غطاء التاج كابر
-

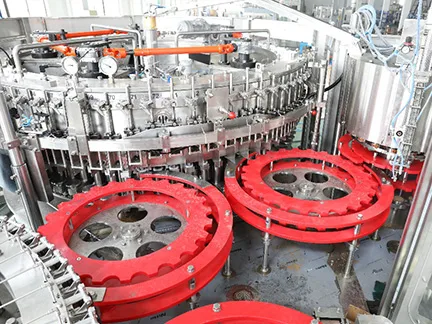

تفريغ ستارويل
نظام التحكم الكهربائي
المواصفات الخاصه
| الاسم | العلامة | المنشأ | |
|---|---|---|---|
| ناقل السرعة | السيارات والعتاد | خياطة | ألمانيا |
| أجهزة السيارات | LENZE | ألمانيا | |
| فرامل هواء مضغوطة | ستيكي | تايوان ، الصين | |
| عزم الدوران المحدد | ستيكي | ألمانيا | |
| توقيت الحزام (سلس) | Rw | إيطاليا | |
| فرامل هواء مضغوطة | جلس | ألمانيا | |
| تحمل المفتاح | إينا / الفقير | ألمانيا | |
| وإذ تضع الالتفاف | Schmersal | ألمانيا | |
| مجرى الهواء ذو الضغط العالي | (0.01Um) مرشح الدقة | ووكر | UK |
| (1Um) مرشح الدقة | ووكر | UK | |
| الصمام النسبي | اني | ألمانيا | |
| وحدة صمامات الضغط العالي | يوجين سيتز | سويسرا | |
| صمام أمان | غوتس | ألمانيا | |
| أداة نقطة الندى | GE | الولايات المتحدة الأمريكية | |
| مجرى الهواء ذو الضغط العالي | التحكم في الغاز الأيوني | مييش | UK |
